BA Hexagons

Hexagon Definitions

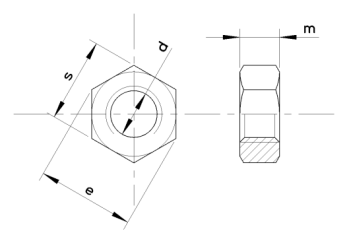

Hexagon Dimension Definitions
  • d = Thread Size
  • s = Across Flats Dimension
  • e = Across Corners Dimension
  • m = Thickness

Hexagon Tables

BA No. (d) Across Flats (s max) Across Flats (s min) Across Corners (e) Thickness (m max) Thickness (m min)
(n/a) (inch) (inch) (inch) (inch) (inch)
0 0.413 0.408 0.475 0.213 0.203
1 0.365 0.36 0.42 0.188 0.178
2 0.324 0.319 0.374 0.167 0.157
3 0.28 0.277 0.33 0.153 0.143
4 0.248 0.243 0.285 0.135 0.125
5 0.217 0.216 0.25 0.12 0.11
6 0.193 0.189 0.22 0.105 0.095
7 0.172 0.169 0.195 0.094 0.087
8 0.152 0.149 0.178 0.082 0.075
10 0.117 0.114 0.137 0.064 0.057
12 0.09 0.088 0.104 0.049 0.044
